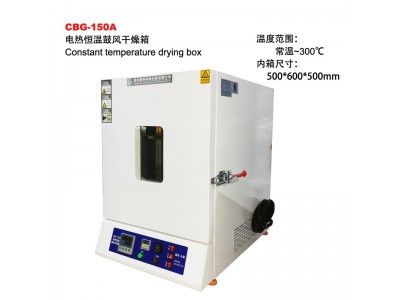

工作温度范围：

常温~300°C

控温精度：

±0.3°C

升温速率：

约5°C/min

温度均匀性：

±2°C

降温速率：

约2°C/min

使用电压：

AC220V 50Hz  2KW

工作室尺寸：

W500*D600*H500mm

外形尺寸：

710*1020*1050mm

结构概述：

该设备主要由：箱体，加热系统，空气循环系统以及控制系统组成。

箱体内箱采用SUS304#不锈钢，外形整体美观大方，保温层为硅酸铝棉，具有高强度，保温性好等特点。

箱体内部材料：

1.2mm  SUS304#不锈钢，板金折弯焊接柳钉拼接。

箱体外壁材料：

1.5mm  高强度冷钢板，板金折弯焊接柳钉拼接。

保温层厚度及材料：

100K级高密度硅酸铝纤维填充（保温厚度为100mm）。

外箱涂装材料：

防锈处理后表面喷塑。

门制作方法：

门外壁材料：

1.5mm  冷钢。

门数量：

单门。

门厚度：

50mm。

门扣：

合金铰链，能保持长时间门的不变形和不漏气。

门框密封材料：

耐高温石棉条压迫式密封条（密封性能好）。

工作室内配置：

循环系统：

风道系统位于箱体后部的夹层内，其内分布加热器、风叶等装置，当风机高速旋转时，将外部新鲜空气吸入工作室的风道内，与加热器产生的热量从风道吹出，在工作室中与产品进行热交换，热交换后的空气再被吸入风道内进行混匀，反复循环，从而达到目标温度要求，同时保证工作室内获得较高的温度均匀指标。

鼓风方式：

四侧出风，中部吸风。

电机装置：

箱体尾部。

风轮材料：

不锈钢多翼离心风轮。

风轮尺寸：

Ø160*70mm。

加热系统：

加热元件：

采用U型不锈钢管状电热发生器，连续使用寿命可达5万至6万小时以上，安装在风轮四周。

升温速率：

约5°C/min。

测试须知：

测试点应距离内壁材料至少120毫米，距离门至少100毫米。

标准电器配置

温控仪：

一套AI516宇电数显温控仪表，具有PID调节，自动恒温控制，精度±0.2℃。

时间设定装置：

贝尔美DH48S-2Z定时仪表，时间由1S~9999H任意设定，可人工/自动开关，当温度到达所设定温度时开始计时，当时间到达时自动停机。

长轴高温电机

采用重庆电机厂，功率90W

固态继电器

采用台湾志特品牌，固态继电器采用直流控交流、进口芯片、不起火花、强抗干扰、静音无噪等特点

测温装置：

采用德国Heraeus芯片的一支不锈钢铠装PT100铂电阻温度传感装置，测温精度高，抗干扰

保护系统：

漏电保护，短路保护，定时保护，电机过载保护，超温保护

超温保护器

采用韩国Rainbow温控

继电器

采用日本原装欧姆隆品牌

接触器：

采用正泰电器品牌，不易损坏

指示灯：

采用上海一佳电器电器品牌，不易损坏

开关

采用上海一佳电器电器品牌，银触点、耐高温、大电流23A，不易损坏

设备使用现场条件：

温度：15~35°C。

周围无强烈振动，无强烈电磁场影响。

周围无高浓度粉尘及腐蚀性物质。

无阳光直接照射或其他热源直接辐射。

周围无强烈气流，当周围空气需要强制对流时，气流不应直接吹到箱体上。

设备应放置平稳，保持水平。

设备四周留有一定的距离，方便操作维修。

安装场地通风良好，接地良好。
