描述:适用于具有环形横截面的热塑性塑料管材环刚度的测定,也适用于扁平试验、环柔试验。满足PE双壁波纹管、钢带管、缠绕管和各种塑料管材测试标准的要求。另外支持扩展蠕变比率试验功能，用于测定大口径塑料埋地管材，模拟其长期深埋情况下，其环刚度随时间衰减情况。
最大负荷：20KN
负荷精度：0.5%
适用管径：Ø300~Ø1200mm
控制方式：三闭环控制
产品特点：

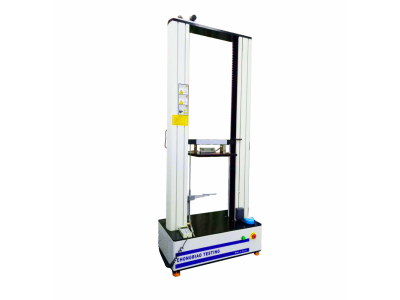

1、超高刚度框架：
龙门型超高刚度框架结构，较宽的速度控制范围，密封式垂直轴支架，超高刚性，无间隙滚珠轴承，使仪器精度高，稳定性好。
2、伺服系统：
采用先进的三闭环交流伺服免维护控制系统，高精度，高可靠性；进口的减速机及滚珠丝杆提高了控制精度及稳定性。采用高速分辨率AD采样电路，保证试验数据峰值不丢失，采用分段线性校正方法保证力值检测部分的高精度，高稳定性。
3、传感器：

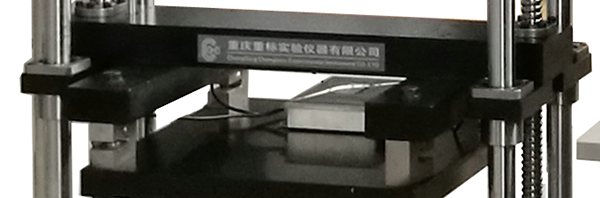

采用多只力值传感器桥接结构，增强了对大管材的抗偏性，降低了传感器的损坏机率。
4、内径测试系统：

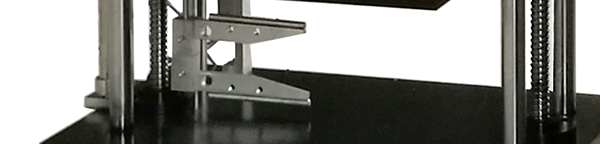

独创的拉线式内径测量系统，无任何中间环节，试样安装方便，测量更直接准确，能准确地测量管材的内径变化。
5、软件功能：
控制软件操作直观简便，实现蠕变比率试验曲线绘制、试验过程控制、试验监控、试验数据分析、试验报告打印等功能；采用不等距切割回归算法自动实现标准要求的加载过程，加载成功率高，大大降低了试验难度，长期探索的静力恒载算法保证了加载的快速及恒载稳定，实行标准要求测试数据及标准测试报告。
6、安全保护：
具有超载、过流、过压和超限保护功能，具有机械、电器、软件等多种安全保护功能使试验操作安全可靠。
符合标准：
标准号 | 标准名称 |
ISO 9969-2007 | Thermoplastics pipes-Determination of ring stiffness |
GB/T 9647-2015 | 热塑性塑料管材环刚度/环柔度的测定 |
GB/T 18042-2000 | 热塑性塑料管材蠕变比率的试验方法 |
GB/T1040-2006 | 塑料拉伸测试方法 |
GB/T9341-2006 | 塑料弯曲测试方法 |
技术参数：
最大负荷 | 20KN |
试验机等级 | 0.5级 |
负荷分辨率 | 0.5N |
负荷精度 | ±0.5% |
位移分辨率 | 0.001mm |
位移精度 | ±0.5% |
栋梁速度 | 0.01~200mm/min无级调速 |
速度精度 | ±0.5% |
适用管材范围 | Ø200~Ø1200mm依客户选择 |
内径测量系统测量范围 | Ø300~Ø1200mm |
内径测量系统精度 | ±0.5% |
有效试验宽度 | 400mm |
电源 | AC220V 50Hz |
仪器配置：
序号 | 配件名称 | 品牌 | 序号 | 配件名称 | 品牌 | |
1 | 交流伺服电机 | 日本松下 | 5 | 编码器 | 日本欧姆隆 | |
2 | 伺服驱动器 | 日本松下 | 6 | 滚珠丝杆 | 台湾TBI | |
3 | 传感器（2个） | 美国传力 | 7 | 商务电脑 | 联想 | |
4 | 控制系统 | 重标 | 8 | 主机 | 重标 |
电气测控系统：
（1）采用日本交流伺服驱动器和交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。调速比可达1:100000。
（2）具有过载、过流、过压、位移上下限位和紧急停止等保护功能。
（3）内置式控制器，保证了该试验机可以实现试验力、试样变形和横梁位移等参量的闭环控制，可实现等速试验力、等速位移、等速应变、等速载荷循环、等速变形循环等试验。各种控制模式之间可以平滑切换。
（4）试验结束时，可手动或自动高速返回试验初始位置。
（5）实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘，无任何模拟调节环节，控制电路高度集成化。
（6）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。
软件主要功能特点描述
该测控软件用于微机控制电子万能试验机进行各种金属及非金属（如，人造板等）的试验，按照相应标准完成实时测量与显示、实时控制及数据处理、结果输出等各种功能。
(1)分权限管理，不同级别的操作者有不同的操作权限，可操作的菜单等内容也不同，既使普通操作者操作简单、方便、快捷，又有效的保护了系统；
(2)实时测量与显示试验力及峰值、位移、变形等各信号；实现了Win2000、WinXP等NT模式平台下的实时采集与控制；并实现了精确定时，高速采样；
(3)实现了负荷-变形，负荷-位移等多种试验曲线的实时屏幕显示，可随时切换观察，曲线的放大与缩小非常方便；
(4)具备试验参数的计算机存储、设定、加载等功能，调零、标定等操作都从软件上进行，各参数可方便的进行存储和调入，从而使一台主机带多个传感器时可以方便的切换，而且没有数目限制；
(5)支持多种控制方式，包括开环等速位移及等速力、等速应力等多种闭环控制方式；并在高级操作者调试闭环参数过程中给出标准参考曲线，从而使用户实际观察到各参数对闭环效果产生的影响。
(6)具有试验过程控制模式智能设置专家系统，提供给专业用户自动程控编程器。用户可以根据实际需要，按照规则灵活组合多种控制方式及控制速度，编制适合自己需要的控制程序。测控软件会自动按照用户设置自动控制试验过程。
(7)采用人机交互方式分析数据。处理方法满足应用广泛的《GB/T 1040-2006塑料拉伸试验方法》和《GB/T9341-2008塑料弯曲试验方法》要求，可自动计算弹拉伸强度、屈服强度、延伸率、弯曲强度、弯曲弹性模量等各种性能参数，也可人工干预分析过程，提高分析的准确度；也可以根据用户提供的标准进行其他的数据处理。
(8)试验数据以文本文件存贮，以方便用户查询，以及利用任何通用商业报表、字处理软件对试验数据进行再处理，同时方便联网传递数据；
(9)可记录、保存试验全过程的数据曲线，并具有演示功能，实现试验曲线再现。还可以进行曲线叠加对比，便于对比分析；

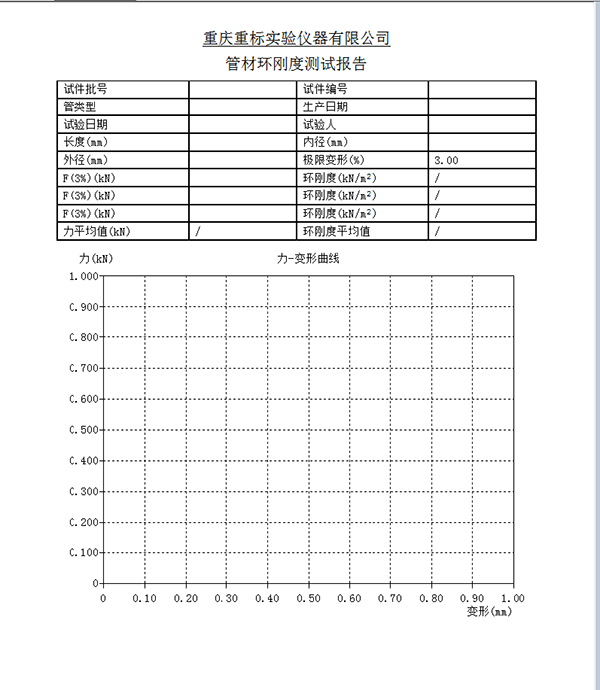

(10)可按用户要求格式打印试验报告。用户可以自己选择报告输出基本信息和试验结果及试验曲线的内容，满足各种需要；
(11)实现了试验力和变形的数字调零、自动标定，方便了操作，提高了机器的可靠性。各种参数系统设置以文件形式存贮，便于保存和恢复；
(12)可应用于Win98、Win2000、WinXP等多种操作系统。试验过程控制、横梁移动速度的改变、参数输入等操作可全部用键盘、鼠标完成，使用方便快捷；
(13)可自动识别并支持外部点动控制，使装夹试样时很方便；
(14)具备过载保护自动停机功能，并可以自动判断试样断裂，自动停机。
根据用户要求不同，上述软件功能会有增减或调整改变。
5.软件及软件操作界面：
（1）软件可以在Windows98/2000/XP，用户界面呈现与Windows风格一致的中文窗口系统。所有的试验操作均可以在计算机屏幕上以鼠标输入的方式完成。
（2）位移控制、力控制、变形控制、程序控制。
（3） 自动程控可选用多种控制模式。
（4）自动程控智能专家系统。自动程制步骤最多可达50个步骤。
（5）软件具有分级管理权限设定功能，进一步保证了软件安全使用。

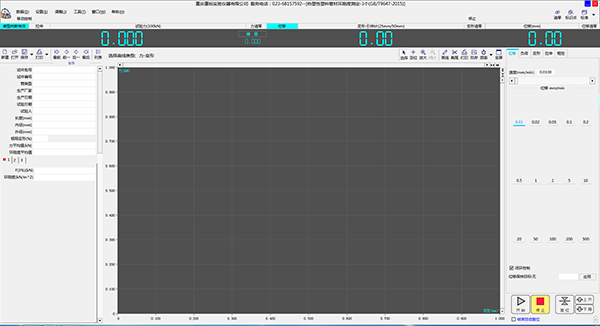

主要界面：

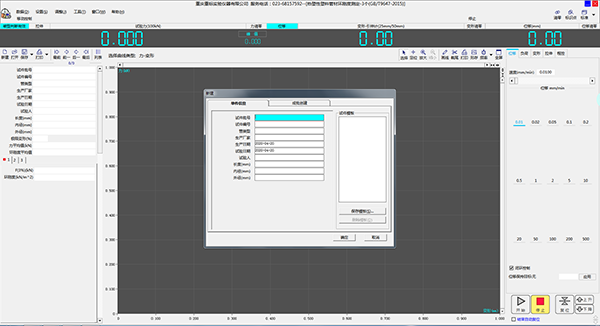

参数设定界面
（5）软件具有分级管理权限设定功能，进一步保证了软件安全使用
