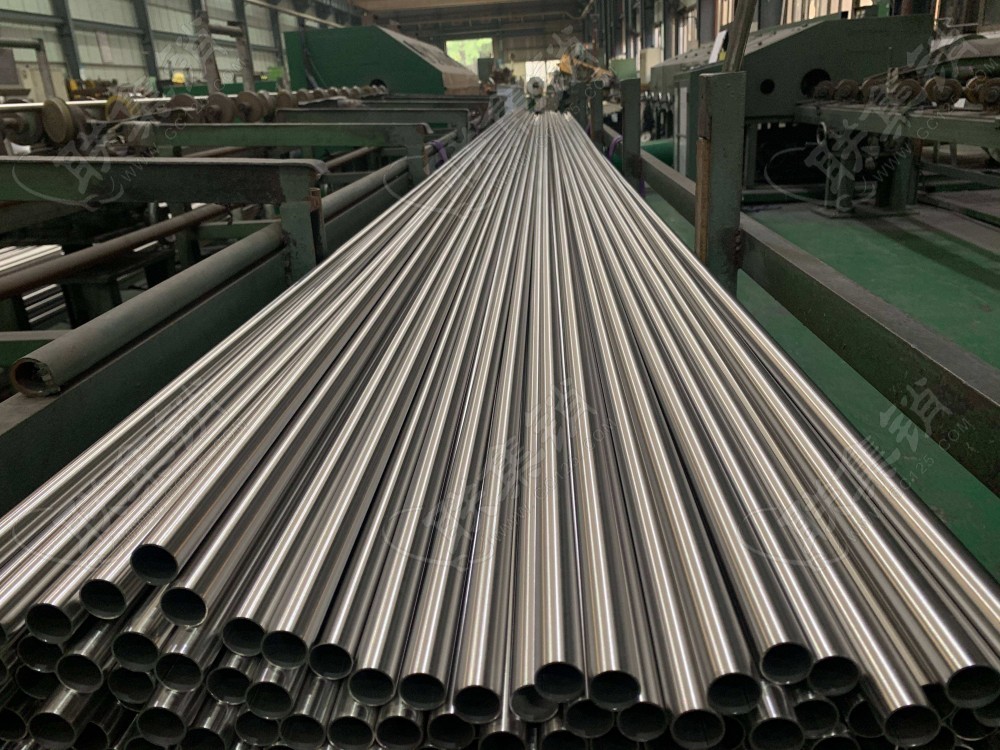

不锈钢水管，其具有漏水率很低，可以节约宝贵的水资源特点。上世纪八十年代时的水管漏水率在17%左右，改用不锈钢水管后漏水率降到7%。

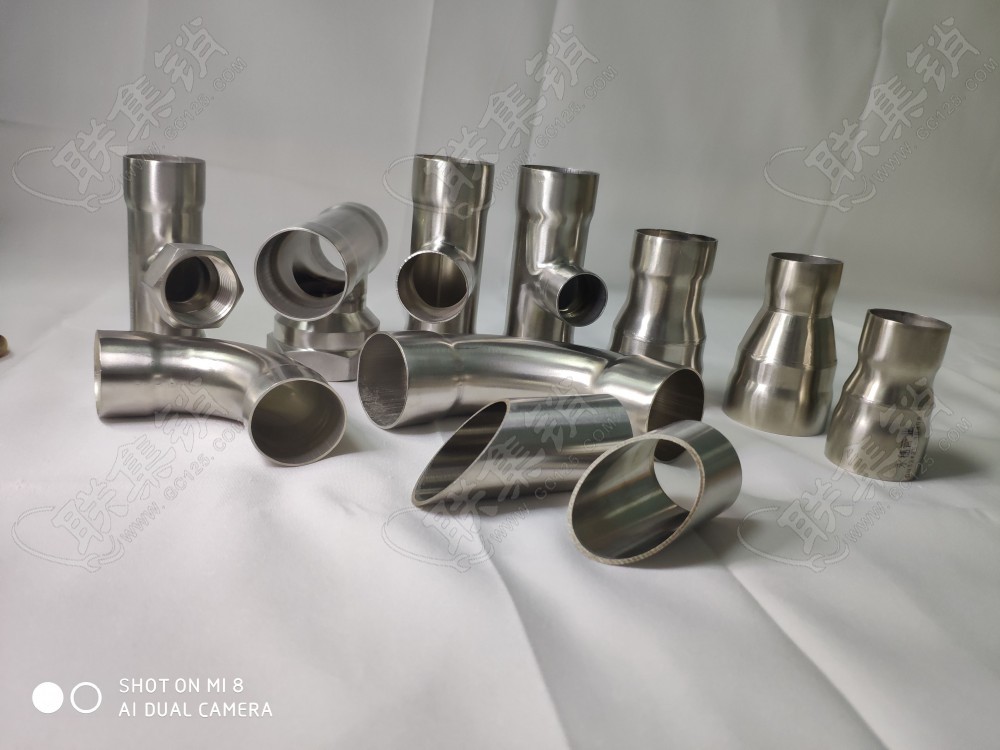

1、卡压式连接 ---------分为单卡压和双卡压。双卡压是最稳定的连接方式。采用径向收缩外力（液压钳）将管件卡紧在管子上，并通过O型密封圈的止水，达到连接效果。 操作便捷，密封性好，不可拆卸。

2、扩环式连接---------采用径向收缩外力（液压钳）将管件卡紧在管子上，并通过宽带胶密封圈的止水，达到连接效果， 可拆卸，管子安装增加管端滚压凸环的工序；密封性一般，铸造的管件成本高。

3、焊接式连接---------采用热熔工艺，将两连接件熔接，达到连接的效果。 连接强度高，现场焊接口的焊缝气体保护难以达标，造成焊缝易生锈，直接降低管道的使用寿命； 安装质量对焊接工人技术依赖性强，质量难稳定

4、自锁式连接——最早用于小口径塑料软管连接，无需使用工具，快速安装。接口内部容易松动漏水，密封性差。


耐腐蚀性

耐腐蚀性能优于304不锈钢，在浆和造纸的生产过程中具有良好的耐腐蚀的性能。而且316L不锈钢还耐海洋和侵蚀性工业大气的侵蚀。耐热性

在1600度以下的间断使用和在700度以下的连续使用中，316L不锈钢具有好的耐氧化性能。在800-1575度的范围内，蕞好不要连续作用。316L不锈钢，但在该温度范围以外连续使用316L不锈钢时，该不锈钢具有良好的耐热性。316L不锈钢的耐碳化物析出的性能比316不锈钢更好，可用上述温度范围。

热处理

在1010-1150度的温度范围内进行固溶退火，然后迅速冷却。316L不锈钢不能过热处理进行硬化。

焊接

316L不锈钢具有良好的焊接性能。可采用所有标准的焊接方法进行焊接。焊接时可根据用途，分别采用316Cb、316L或309Cb不锈钢填料棒或焊条进行焊接。为获得俱佳的耐腐蚀性能，316不锈钢的焊接断面需要进行焊后退火处理。如果使用316L不锈钢，不需要进行焊后退火处理。


抗拉强度(Mpa)485MIN 屈服强度(Mpa)170MIN伸长率(%)30MIN 面积缩减(%)40 MIN 316L不锈钢的密度

7.98g/cm3,硬度为HRB<90HV<200 HBS<187

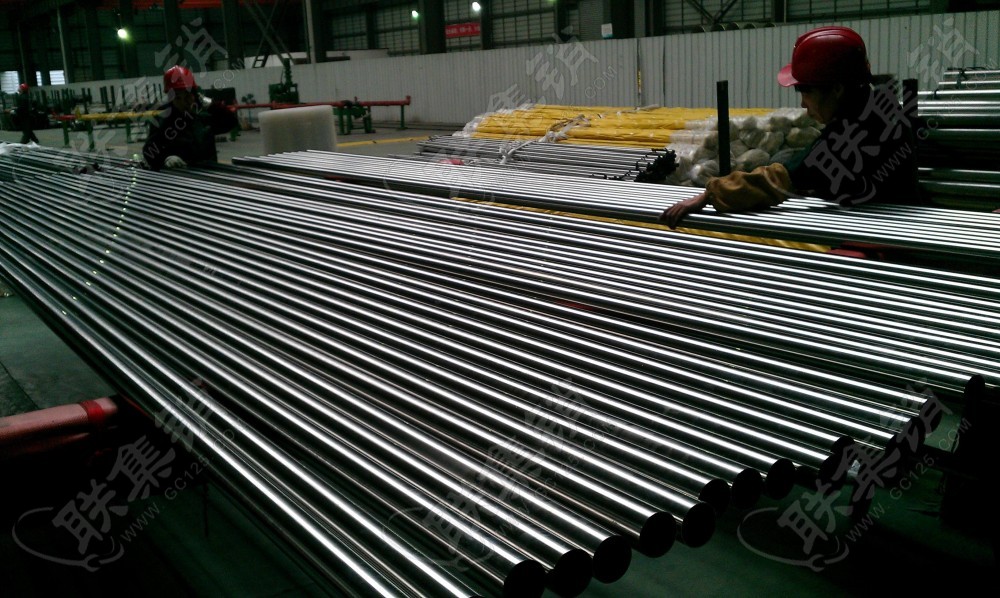

316L不锈钢焊管是一种基本的管材，所以它也有良多硬性的必需的指标，包括良多方面，关于316L不锈钢焊管的硬度指

标。根据试验方法和合用范围不同，硬度又可分为布氏硬度，洛氏硬度，维氏硬度，肖氏硬度，显微硬度和高温硬度等。对

于管材一般常用的有布氏，洛氏，维氏硬度三种。

应用领域

机械制造，日用电器，压力容器，结构制管，建筑装饰，化工设备，核电，家用电器，餐饮厨具，电梯，太阳能，金属制品，集装，汽车用，精密电子，轨道交通，卫生洁具，食品机械。
